Les motoréducteurs planétaires
Motoréducteurs planétaires : La solution compacte pour vos machines
une gamme complète
Motoréducteurs planétaires : 2 gammes totalement interchangeables

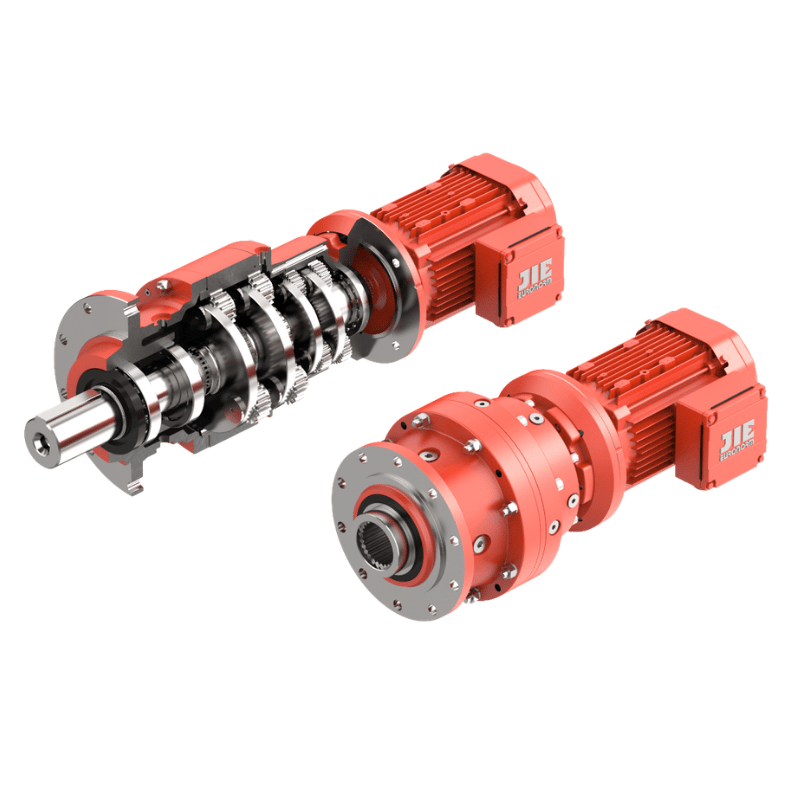

Motoréducteur Planétaire Varvel Série MRG
La série MRG de Varvel représente l'excellence dans la transmission de puissance par engrenages planétaires. Conçue pour offrir une densité de couple exceptionnelle et un rendement mécanique remarquable, cette gamme répond parfaitement aux exigences des applications industrielles de pointe nécessitant à la fois compacité, dynamisme et précision de mouvement.
Grâce à sa conception coaxiale et à la répartition des charges sur plusieurs satellites, le réducteur planétaire MRG minimise l'encombrement tout en maximisant la capacité de transmission des efforts. C'est la solution idéale pour les environnements automatisés complexes où la fiabilité à long terme, la réduction des pertes énergétiques et la performance sous charge critique sont indispensables.
Motoréducteur Planétaire Euronorm Série JRP
Le motoréducteur planétaire JRP Euronorm combine robustesse et flexibilité d'intégration pour répondre aux standards industriels les plus stricts. Sa conception minutieuse garantit un fonctionnement fluide et précis, minimisant les jeux angulaires pour un positionnement irréprochable au sein de vos lignes de production et de vos machines spéciales.
Élaboré pour faire face aux cycles de fonctionnement intensifs, le JRP assure une transmission de puissance sans compromis tout en préservant une excellente longévité mécanique. Sa structure compacte et sa grande polyvalence en font un choix privilégié pour les ingénieurs recherchant une solution de motorisation planétaire fiable et standardisée.
Les applications
Sur quels types de machines retrouve t-on des motoréducteurs planétaires ?
Les motoréducteurs planétaires sont des composants d'entraînement essentiels, omniprésents dans une multitude de secteurs industriels et d'applications exigeantes. Leur conception unique leur confère des avantages déterminants – compacité, rendement élevé, capacité à transmettre des couples importants, et une précision remarquable – qui les rendent indispensables pour le bon fonctionnement de machines très diverses.
On les retrouve fréquemment dans les systèmes de convoyage et de manutention, qu'il s'agisse de chaînes de production automatisées, de tapis roulants pour le transport de matériaux lourds, ou de systèmes logistiques complexes. Leur capacité à fournir un couple élevé dans un encombrement réduit permet de déplacer des charges considérables avec une grande fiabilité et une précision de positionnement essentielle pour l'intégration dans des processus automatisés.
Dans le domaine des machines spéciales et d'emballage, les motoréducteurs planétaires sont privilégiés pour leur aptitude à assurer une synchronisation parfaite et des mouvements d'une grande exactitude. Que ce soit pour le remplissage, le scellage, l'étiquetage ou la palettisation, la répétabilité et la précision offertes par ces réducteurs sont cruciales pour la cadence et la qualité de la production.
Les systèmes de levage, les treuils et les ponts roulants bénéficient grandement de leur robustesse et de leur capacité à supporter des charges radiales et axiales élevées. Leur compacité permet une intégration facile dans des mécanismes où l'espace est souvent contraint, tout en garantissant la sécurité et la puissance nécessaires pour soulever et déplacer des charges lourdes en toute confiance.
Dans l'industrie agroalimentaire ou chimique, les mélangeurs et agitateurs industriels requièrent un couple constant et important pour homogénéiser des substances de différentes viscosités. Les motoréducteurs planétaires excellent dans ces applications, offrant la puissance et la fiabilité nécessaires pour un fonctionnement continu et efficace.
Le secteur de la robotique industrielle et des bras manipulateurs est un utilisateur majeur des motoréducteurs planétaires. Leur faible jeu, leur grande rigidité et leur précision angulaire sont des atouts maîtres pour les mouvements articulés des robots, permettant une exactitude de positionnement fondamentale pour des tâches d'assemblage, de soudure ou de peinture.
Les machines-outils, telles que les tours, fraiseuses ou centres d'usinage, intègrent également ces réducteurs pour la motorisation de leurs axes. La rigidité torsionnelle et la précision des motoréducteurs planétaires contribuent directement à la qualité de finition des pièces usinées et à la stabilité du processus.
Enfin, on les rencontre aussi dans des applications plus spécifiques comme les engins de construction (pour les entraînements de roues, de chenilles ou de mécanismes de rotation de tourelles), les turbines éoliennes (pour l'orientation de la nacelle ou l'inclinaison des pales), ou encore dans certaines machines agricoles et les portes et portails automatiques de grande taille, où la puissance et la durabilité sont primordiales.
En résumé, les motoréducteurs planétaires sont le choix de prédilection chaque fois qu'une solution d'entraînement doit combiner force, précision, endurance et intégration discrète dans des environnements industriels variés et exigeants.
Les équivalences
Quelles sont les équivalences 100% compatibles ?
| Série (Varvel) | Couple (Nm) | Ø Arbre | Bonfiglioli | Tramec | Neugart | Vogel | Wittenstein |
|---|---|---|---|---|---|---|---|
| RG051/RG052 | 6-11 | 12 | LC050 | EP55 | PLE040 | MPL050 | LP050 |
| RG071/RG072 | 17-35 | 16 | LC070 | EP75 | PLE060 | - | LP070 |
| RG091/RG092 | 45-98 | 22 | LC090 | EP90 | PLE080 | MPL100 | LP090 |
| RG121/RG122 | 110-230 | 32 | LC120 | EP120 | PLE120 | MPL200 | LP120 |
| - | 250-500 | 40 | LC155 | EP155 | PLE160 | MPL300 | LP155 |
Sélection du motoréducteur
Les informations à relever pour sélectionner votre motoréducteur planétaire
Le choix d'un motoréducteur planétaire est une étape d'ingénierie fondamentale qui conditionne directement la performance, la fiabilité et la durée de vie de vos systèmes d'entraînement industriels. Pour garantir une sélection optimale et éviter tout surdimensionnement coûteux ou, pire, un sous-dimensionnement source de défaillances, il est impératif de collecter un ensemble complet et précis de données techniques relatives à votre application. Voici les éléments clés que nos experts analyseront minutieusement :
- Performances Mécaniques Requises : Il s'agit du cœur de l'étude. Vous devrez déterminer avec exactitude le couple de sortie nominal (Nm) que votre machine requiert pour fonctionner en régime continu, mais aussi anticiper les éventuels couples de démarrage ou les pics de charge qui pourraient survenir lors de phases spécifiques (accélération, blocage temporaire). La vitesse de sortie (tr/min) souhaitée pour l'arbre du réducteur est également primordiale, car elle permet de calculer le rapport de réduction (i) nécessaire en le divisant par la vitesse d'entrée du moteur.
- Caractéristiques du Moteur Associé : Le réducteur étant l'interface entre le moteur et la machine, la connaissance du moteur est essentielle. Il faut spécifier la puissance du moteur (kW), son type (moteur asynchrone triphasé standard, servomoteur pour des asservissements précis et dynamiques, ou encore moteur hydraulique pour des applications spécifiques), ainsi que ses caractéristiques de fixation. Cela inclut le type de bride (par exemple, une bride IEC B5) et le diamètre de l'arbre moteur, pour assurer une accouplement mécanique parfait et sans contrainte.
- Configuration Physique et Intégration : L'intégration du motoréducteur dans votre environnement machine est un facteur déterminant. Vous devrez définir le type d'arbre de sortie du réducteur (arbre mâle claveté pour un accouplement direct, arbre creux avec frette de serrage ou clavette pour un montage direct sur l'arbre de la machine, ou arbre cannelé pour des transmissions de couples très élevés). La forme de fixation du réducteur est également cruciale, qu'il s'agisse d'une fixation par bride, par pattes (pour un montage sur châssis), ou d'une version pendulaire (montée directement sur l'arbre de la machine). Enfin, la position de montage exacte du réducteur (horizontale, verticale avec arbre vers le haut ou vers le bas, inclinée) est un détail vital qui impacte directement la lubrification interne et le positionnement des bouchons de remplissage, de vidange et d'évent.
- Contraintes de Fonctionnement et Environnement : Ces paramètres garantissent que le réducteur pourra opérer de manière fiable sur la durée. L'évaluation du facteur de service (fs) est essentielle ; ce coefficient de sécurité tient compte du nombre d'heures de fonctionnement par jour, du nombre de démarrages, et surtout de la nature de la charge (régulière, avec chocs légers ou sévères). Les charges radiales et axiales (N) exercées sur l'arbre de sortie par des éléments comme des poulies, pignons ou roues doivent être quantifiées, car le réducteur doit être capable de les supporter sans endommager ses roulements. Pour les applications de haute précision (robotique, machines-outils), le jeu angulaire (Backlash) admissible doit être spécifié, nécessitant souvent des réducteurs à jeu réduit. Enfin, les conditions environnementales (température ambiante de fonctionnement, présence d'humidité, de poussière abrasive, d'agents corrosifs, ou des exigences spécifiques comme une zone ATEX) sont primordiales pour le choix des matériaux, des joints d'étanchéité et de l'indice de protection (IP) adéquat.
En recueillant et en nous communiquant ces informations détaillées, nos experts chez Dymatec Transmissions seront en mesure de vous guider avec précision vers le motoréducteur planétaire Varvel ou Euronorm qui non seulement répondra à toutes les exigences techniques de votre application, mais optimisera également la performance, l'efficacité énergétique et la longévité de votre installation, vous assurant ainsi un retour sur investissement maximal.
