Les motoréducteurs coaxiaux

Motoréducteurs coaxiaux : La solution pour vos machines industrielles

Les motoréducteurs coaxiaux sont un type de motoréducteurs électriques qui représentent une solution d'entraînement de choix dans de nombreux secteurs industriels grâce à leur conception compacte et leur efficacité élevée. Leur architecture, où l'arbre de sortie est aligné avec l'arbre du moteur, permet une intégration aisée dans des espaces restreints tout en garantissant une transmission de puissance fluide et fiable. Ils sont particulièrement adaptés aux applications nécessitant un faible encombrement et un rendement optimal.

Chez Dymatec Industries, nous mettons à votre disposition une gamme complète de motoréducteurs coaxiaux, issus de marques de renommée internationale telles que Varvel et Euronorm. Ces marques sont synonymes de robustesse et de performance, assurant une longévité exceptionnelle à vos installations.

Notre avantage réside dans notre atelier d'assemblage intégré. Cela nous permet non seulement de garantir une qualité irréprochable, mais aussi de préparer vos motoréducteurs sur mesure selon vos spécifications précises. Pour répondre aux besoins les plus urgents, de nombreuses configurations standard sont disponibles directement sur étagère, vous assurant une disponibilité du jour au lendemain et une réactivité sans précédent pour minimiser les temps d'arrêt de votre production.

Nous offrons un vaste éventail de combinaisons possibles, incluant différentes puissances, une multitude de rapports de réduction pour ajuster précisément la vitesse et le couple de sortie, ainsi que diverses fixations (pattes ou bride) pour une intégration mécanique parfaite dans toutes vos applications. Que ce soit pour des convoyeurs, des agitateurs ou des machines de production, nos motoréducteurs coaxiaux Varvel et Euronorm sont la garantie d'une performance et d'une fiabilité à toute épreuve.

Une gamme complète

Motoréducteur coaxial : Une gamme disponible en stock

MRD

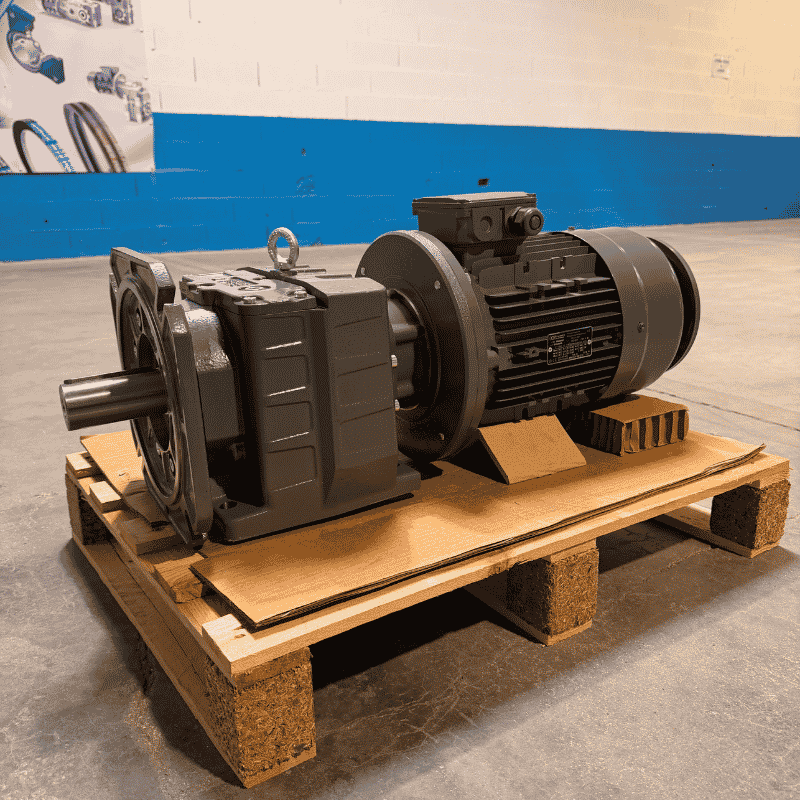

Motoréducteur Varvel Série MRD

La série MRD représente l'excellence de Varvel dans la transmission à engrenages coaxiaux. Conçue pour offrir un rendement mécanique élevé et une durabilité accrue, cette gamme est pensée pour les applications industrielles nécessitant une transmission de puissance fluide et constante. Sa conception robuste permet une gestion optimale des couples élevés tout en maintenant une compacité exemplaire pour une intégration facilitée dans vos systèmes.

Grâce à son architecture interne optimisée, le MRD minimise les pertes énergétiques et assure un fonctionnement silencieux, même sous des charges prolongées. C'est une solution fiable et polyvalente, idéale pour les environnements de production automatisés exigeant une haute précision et une maintenance réduite sur le long terme.

Technologie : Réducteur à engrenages coaxiaux haute efficacité.
Performance : Rendement énergétique élevé et transfert fluide.
Robustesse : Construction optimisée pour les couples importants.
Usage : Idéal pour applications industrielles continues.
JRTR

Motoréducteur Euronorm Série JRTR

Le motoréducteur JRTR Euronorm est la solution de remplacement idéale pour les installations nécessitant une compatibilité avec les standards du marché, notamment en remplacement direct des gammes R de chez SEW-EURODRIVE. Sa conception "drop-in" garantit une interchangeabilité totale, permettant une modernisation de vos machines sans modification nécessaire de l'implantation mécanique existante.

Alliant précision technique et fiabilité, la série JRTR est dotée d'engrenages hélicoïdaux de haute qualité assurant une transmission de puissance sans compromis. Sa structure rigide offre une stabilité exceptionnelle, répondant aux attentes des sites de production où la continuité de service et la conformité dimensionnelle sont critiques pour le maintien de la productivité.

Compatibilité : Équivalent direct gamme R (SEW).
Installation : Montage rapide "Plug & Play".
Précision : Engrenages hélicoïdaux de haute qualité.
Application : Remplacement standardisé et maintenance efficace.

Sélectionner votre motoréducteur COAXIAL

Quelles sont les équivalences 100 % compatibles ?

Série (Varvel) Couple (Nm) Ø Arbre Bonfiglioli Motovario Siti Stm Lenze Nord Sew Transtecno
RD02/RD035017-20C05--A25/A35GST03SK072.1R07CMG00
RD12/RD1310020-25C12HA30/R040/HA40NHL20A41GST04SK172/SK02R17CMG01
RD22/RD2320025-30C22H030/R050NHL25A45/A50GST05SK12/SK372.1R27/R37CMG02
RD32/RD3342030-35C36R060/HA60/H050NHL30/NHL35A60GST06SK22/SK572.1R47/R57CMG03/04
RD42/RD4365035-40C41R080/H060NHL40A70GST07SK672.1/SK32/SK772.1R67/R77ITH11
RD52/RD53120040-50C51/C61R100/H080NHL50A80/A90GST09SK42R87ITH12
RD62/RD63210050-60C70R125NHL60A100/A110GST11SK872.1/SK5R97ITH13/ITH14

Les applications

Sur quelles machines pouvons nous retrouver un motoréducteur coaxial ?

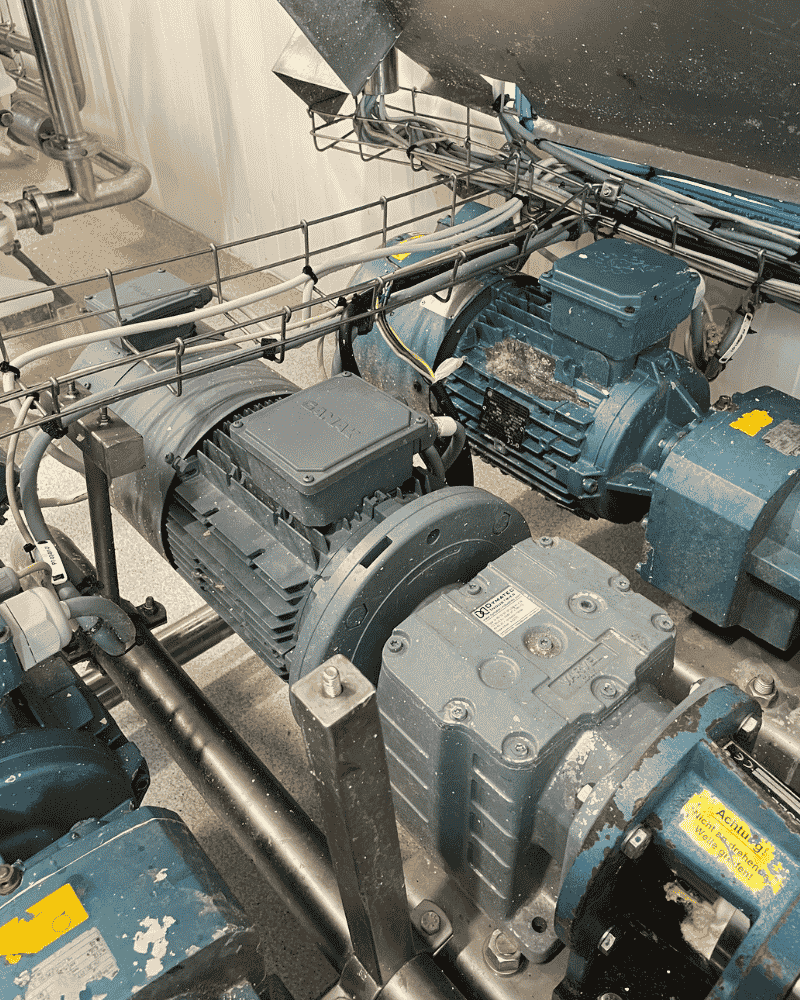

Le motoréducteur coaxial, grâce à sa conception compacte et l'alignement précis de ses arbres d'entrée et de sortie, s'impose comme un composant d'entraînement d'une polyvalence remarquable, trouvant sa place dans une multitude d'applications exigeantes, qu'elles soient industrielles ou agricoles.

Dans le vaste univers de l'industrie, sa robustesse et son rendement élevé le rendent indispensable pour la manutention et le convoyage, où il équipe avec fiabilité les tapis roulants, les convoyeurs à bande ou à rouleaux, et les systèmes de tri automatisés, garantissant un flux continu des produits.

Le secteur agroalimentaire, avec ses impératifs d'hygiène et de constance, l'intègre fréquemment dans les mélangeurs, les agitateurs de cuves, les machines d'emballage et les lignes de production, où il excelle même dans les environnements humides.

Il assure également la précision nécessaire aux machines-outils pour l'entraînement d'axes ou de tables rotatives, et se retrouve dans l'industrie textile pour les bobineuses et métiers à tisser.

De même, les secteurs de la chimie et de la pharmacie l'utilisent pour les pompes doseuses et les systèmes de mélange, parfois dans des versions spécifiques adaptées aux contraintes sanitaires.

L'agriculture moderne n'est pas en reste, tirant parti de sa fiabilité pour optimiser les tâches quotidiennes : il motorise les systèmes d'alimentation automatisés du bétail, les mélangeurs de rations et les convoyeurs de fourrage. Dans les serres, il actionne les mécanismes d'ouverture et de fermeture des toits, ainsi que les systèmes de ventilation et d'irrigation, permettant un contrôle environnemental précis. Enfin, pour la transformation agricole, il contribue à la fluidité des machines de tri et de conditionnement des récoltes.

Ainsi, le motoréducteur coaxial est un acteur clé partout où une transmission de puissance efficace, un encombrement minimal et une maintenance aisée sont des critères essentiels, prouvant son adaptabilité et sa performance à travers un large éventail de contextes professionnels.

Pour garantir cette performance et cette fiabilité, Dymatec Industries s'appuie sur des partenaires reconnus. Nous distribuons notamment les motoréducteurs coaxiaux de la marque Varvel, réputée pour son ingénierie de précision et la qualité de ses composants. Ces solutions respectent les normes Euronorm, assurant une compatibilité et une interchangeabilité optimales avec les systèmes existants, tout en offrant une longévité accrue et une maintenance simplifiée grâce à des standards de fabrication rigoureux.

Chez Dymatec Industries, nous amplifions ces avantages en proposant des motoréducteurs coaxiaux disponibles en stock, permettant une réactivité immédiate pour vos projets. Notre service inclut le montage dans nos ateliers en moins de 24h, garantissant une livraison rapide de solutions prêtes à l'emploi. Grâce aux multiples combinaisons possibles, nous sommes en mesure de fournir une solution parfaitement adaptée à vos spécifications techniques, optimisant ainsi la performance et l'intégration de vos équipements.

Les avantages

Pourquoi privilégier un motoréducteur coaxial ?

Le choix d'un motoréducteur coaxial s'impose comme une solution de premier ordre pour de nombreuses applications industrielles, grâce à une combinaison d'atouts techniques et pratiques. Ces systèmes se distinguent avant tout par leur efficacité intrinsèque et leur robustesse. Ils offrent une densité de couple particulièrement élevée, ce qui signifie qu'ils peuvent transmettre une puissance importante dans un encombrement réduit. L'engrènement progressif de leurs composants garantit non seulement un fonctionnement remarquablement silencieux, mais aussi une grande efficacité énergétique, contribuant ainsi à des économies significatives sur le long terme.

Au-delà de leurs performances, les motoréducteurs coaxiaux brillent par leur conception intelligente. Leur compacité est un atout majeur, permettant une intégration aisée même dans les espaces les plus contraints, où d'autres types de réducteurs ne pourraient pas s'adapter. Cette conception intègre souvent une structure modulaire, offrant une flexibilité remarquable pour s'adapter à une grande variété de moteurs et de configurations de fixation. La construction en bloc, caractéristique de ces motoréducteurs, assure une rigidité mécanique accrue et une capacité de charge élevée, garantissant ainsi une fiabilité et une durabilité exceptionnelles, même dans les environnements les plus exigeants.

Chez Dymatec Industries, ces avantages sont amplifiés par une offre de service optimisée. Les motoréducteurs coaxiaux sont disponibles directement en stock, ce qui réduit considérablement les délais d'approvisionnement. De plus, le montage est réalisé dans nos ateliers en moins de 24 heures, assurant une mise à disposition rapide de solutions prêtes à l'emploi. Cette agilité, combinée à la possibilité de créer de multiples combinaisons adaptées, permet de répondre avec une grande précision aux exigences techniques spécifiques de chaque projet, offrant ainsi une solution sur mesure et performante.

éléments importants

Comment déterminer correctement votre motoréducteur coaxial ?

La détermination précise d'un motoréducteur coaxial est une étape cruciale pour garantir la performance, la fiabilité et la longévité de votre application. Une sélection adéquate permet d'éviter les surdimensionnements coûteux ou les sous-dimensionnements risquant d'entraîner des défaillances. Voici les étapes et les éléments clés à considérer pour faire le bon choix :

Dans un premier temps, si vous remplacez un motoréducteur existant, la plaque signalétique est votre meilleure alliée. Elle contient des informations essentielles qui vous serviront de point de départ. Vous devrez relever méticuleusement les éléments suivants :

  • Le rapport de réduction (i) : Il indique le rapport entre la vitesse d'entrée et la vitesse de sortie du réducteur.
  • La vitesse de sortie (n2) : Exprimée en tours par minute (tr/min), c'est la vitesse réelle à laquelle l'arbre de sortie du réducteur tourne.

Une fois ces données primaires collectées, il est impératif de s'attarder sur les caractéristiques physiques du réducteur lui-même :

  • Mesurez le diamètre de l'arbre de sortie du réducteur : Cette dimension est fondamentale pour assurer la compatibilité avec l'organe à entraîner (poulie, pignon, accouplement, etc.).
  • Déterminez le mode de fixation du réducteur : Est-il fixé par des pattes (montage sur base) ou par une bride (montage frontal sur la machine) ? La connaissance de ce détail est indispensable pour un remplacement ou une intégration mécanique correcte.

Enfin, une attention particulière doit être portée au moteur électrique qui sera accouplé au réducteur, car il est le cœur de l'entraînement. Vous devrez identifier précisément :

  • La puissance du moteur : Exprimée en kilowatts (kW) ou chevaux (ch), elle est déterminante pour la capacité de charge de l'ensemble.
  • La vitesse de rotation du moteur (n1) : Également en tr/min, elle est nécessaire pour vérifier la cohérence avec le rapport de réduction et la vitesse de sortie souhaitée.
  • La hauteur d'axe du moteur : Cette mesure est cruciale pour l'alignement mécanique.
  • Le diamètre d'arbre du moteur : Il doit correspondre à l'alésage d'entrée du réducteur.
  • Le type de bride moteur (forme B5 ou B14) : La bride assure la connexion mécanique entre le moteur et le réducteur ; sa forme doit être compatible.

En suivant cette démarche méthodique et en collectant toutes ces informations, vous serez en mesure de déterminer avec précision le motoréducteur coaxial adapté à vos besoins, garantissant ainsi une performance optimale et une intégration sans faille dans votre système.

Si vous rencontrez des difficultés ou souhaitez une validation experte, n'hésitez pas ! Il vous suffit de nous envoyer des photos de votre ensemble actuel, et notre équipe technique vous accompagnera pour déterminer le motoréducteur coaxial correspondant parfaitement à vos exigences.
