Moteur de ponts roulants

Moteur de pont roulant : Qu'est- ce que c'est ?

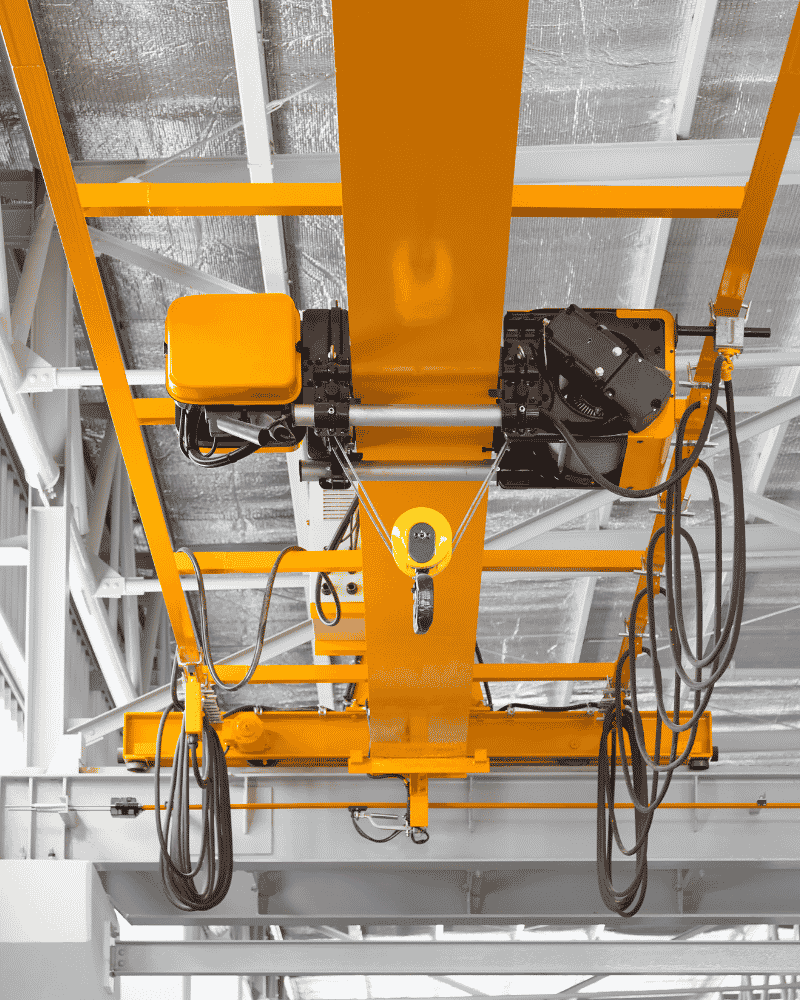

Les moteurs électriques sont absolument fondamentaux pour l'opération efficace et sécurisée des ponts roulants, ces équipements de manutention et de levage qui sont des piliers invisibles de l'industrie moderne. Un pont roulant est bien plus qu'une simple grue ; c'est un système complexe conçu pour déplacer des charges extrêmement lourdes, parfois de plusieurs centaines de tonnes, selon des trajectoires précises, horizontalement et verticalement, à l'intérieur d'un espace de travail défini, comme un atelier ou un entrepôt. Sa structure typique comprend une ou plusieurs poutres robustes qui enjambent la zone à desservir, ces poutres étant elles-mêmes supportées par des chariots d'extrémité qui se déplacent le long de rails fixés en hauteur sur des chemins de roulement. Sur cette poutre principale circule un autre chariot, dit "chariot de levage" ou "palonnier", qui intègre le mécanisme de levage (le treuil) et le crochet pour accrocher la charge.

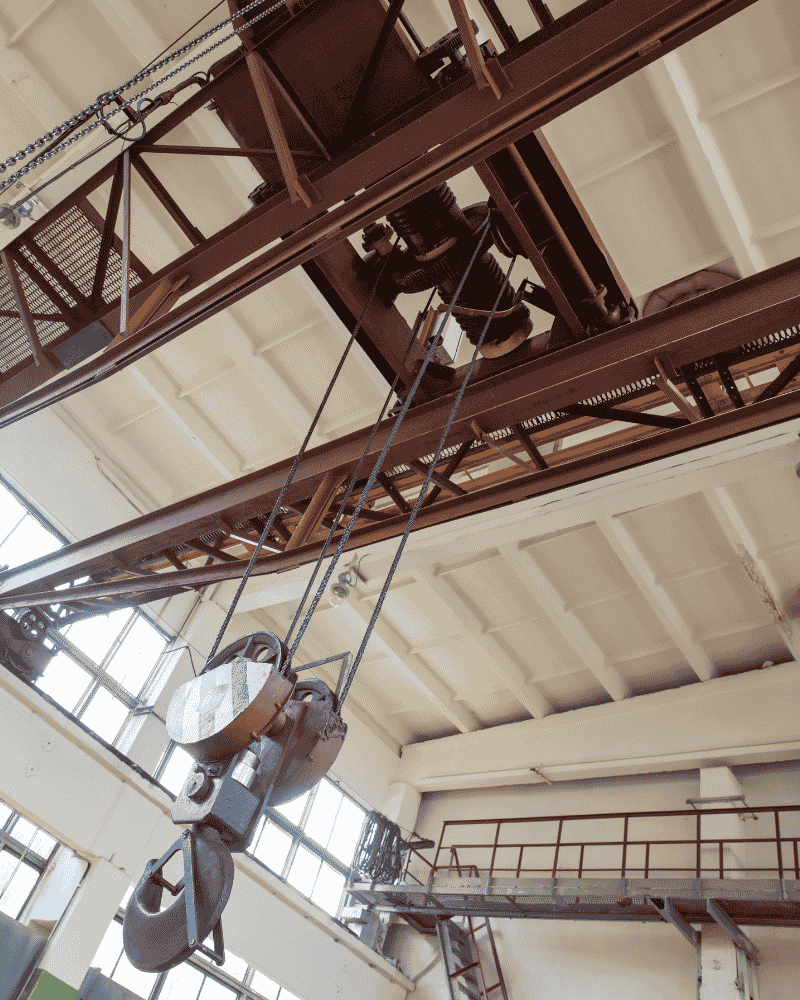

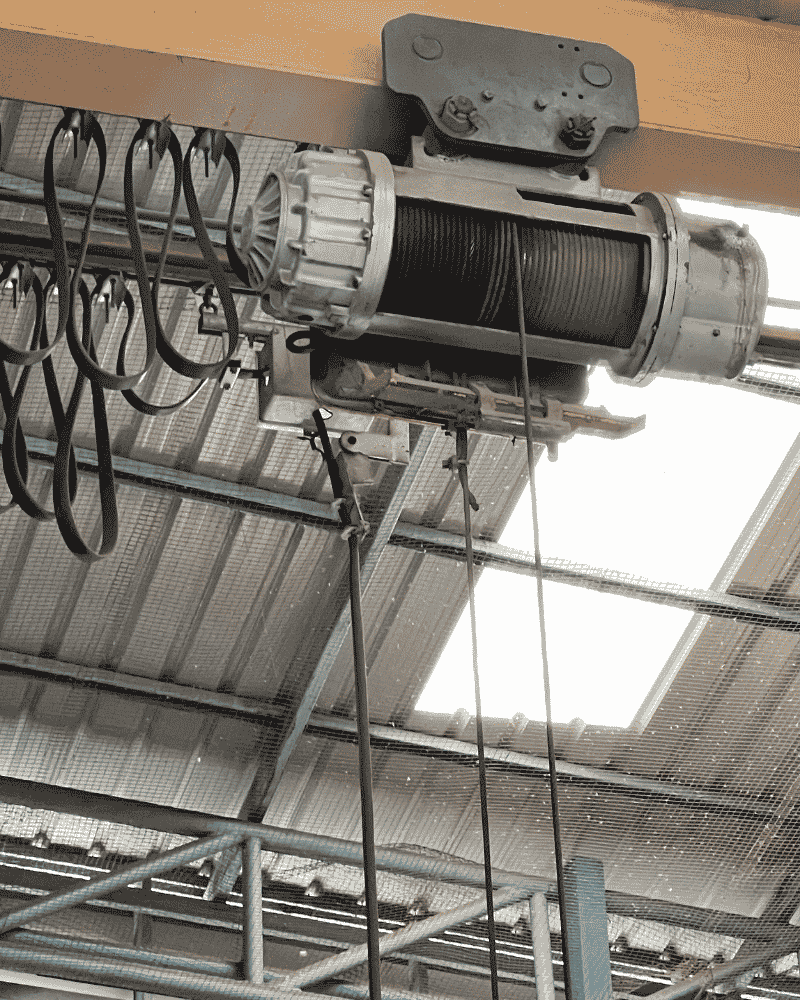

Les moteurs électriques sont au cœur de chacun des trois mouvements distincts et synchronisés qui caractérisent un pont roulant. Premièrement, le mouvement de levage est assuré par un moteur puissant qui actionne le treuil. Ce moteur doit non seulement délivrer un couple important pour soulever des masses considérables, mais aussi permettre un contrôle extrêmement fin de la vitesse pour des démarrages et arrêts tout en douceur, évitant ainsi les à-coups dangereux pour la charge et la structure. Des freins électromagnétiques sont souvent intégrés directement à ces moteurs pour immobiliser la charge en toute sécurité, même en cas de coupure de courant. Deuxièmement, le mouvement de translation (ou "grand déplacement") est celui du pont roulant dans son intégralité le long des rails fixés sur la charpente du bâtiment. Ce mouvement est souvent propulsé par plusieurs moteurs synchronisés, généralement situés sur les chariots d'extrémité, qui doivent travailler en parfaite harmonie pour assurer un déplacement fluide et sans vrillage de la structure. Troisièmement, le mouvement de distribution (ou "petit déplacement") est celui du chariot de levage qui se déplace latéralement le long de la poutre principale du pont. Un moteur dédié à ce chariot permet de positionner la charge avec précision sur l'axe transversal de la zone de travail.

Ces machines de levage sont des outils indispensables que l'on retrouve dans une très vaste gamme d'environnements industriels et logistiques. Elles sont omniprésentes dans les usines de fabrication de grande envergure, qu'il s'agisse de l'industrie automobile pour assembler des châssis, de la métallurgie lourde pour manipuler des bobines d'acier, ou de l'aéronautique pour déplacer des sections d'avions. Les entrepôts de stockage massifs et les centres logistiques les utilisent pour optimiser le chargement et le déchargement de camions, ainsi que pour organiser et prélever des stocks de grande hauteur. Leur présence est également cruciale dans les aciéries et les fonderies, où ils manipulent des poches de métal en fusion ou des pièces brutes encore incandescentes, ainsi que dans les chantiers navals pour assembler des blocs massifs de coques de navires. On les trouve aussi dans des infrastructures critiques comme les centrales électriques (nucléaires ou thermiques) pour la maintenance de gros équipements, ou dans les usines de traitement des déchets pour déplacer des bennes. La fiabilité inébranlable, la précision millimétrée et la puissance contrôlée des moteurs électriques sont donc des exigences absolues pour garantir la sécurité des opérateurs, la protection des charges et l'efficacité continue de ces opérations de manutention souvent complexes et dangereuses.

Gamme de Moteurs Électriques

Les types de moteurs

Quel type de moteur sélectionner pour votre pont roulant ?

Les moteurs électriques sont les composants essentiels qui animent les ponts roulants, permettant la manipulation sécurisée et précise de charges lourdes. Le type de motorisation le plus fréquemment rencontré, et désormais le standard industriel, est le moteur asynchrone à cage d'écureuil. Ce choix s'explique par leur robustesse intrinsèque, leur fiabilité éprouvée dans des environnements industriels exigeants, et leur faible besoin en maintenance, des qualités primordiales pour des équipements soumis à des cycles de travail intensifs. Cependant, la manière dont ces moteurs sont utilisés et contrôlés est cruciale et varie en fonction du mouvement spécifique qu'ils doivent opérer et du niveau de sophistication requis.

Pour le mouvement de levage, qui est le plus critique en termes de sécurité et de précision, les moteurs asynchrones à cage d'écureuil sont quasi systématiquement associés à des variateurs de fréquence (VFD). Cette combinaison est devenue la norme moderne car le variateur permet un contrôle d'une finesse inégalée sur la vitesse de levage et d'abaissement de la charge. Il assure des démarrages et des arrêts extrêmement progressifs et doux, éliminant ainsi les à-coups violents qui pourraient endommager la charge, la structure du pont ou même les mécanismes de levage. De plus, les VFD offrent la capacité de maintenir un couple élevé même à très basse vitesse, ce qui est essentiel pour un positionnement délicat, et contribuent à une meilleure efficacité énergétique globale du système. Historiquement, certains ponts plus anciens utilisaient des moteurs à rotor bobiné pour le levage, permettant un contrôle de vitesse par l'insertion de résistances, mais ces solutions sont moins précises, moins efficaces et plus complexes à maintenir que les systèmes à variateur modernes. Quel que soit le moteur de levage, des freins électromagnétiques sont des dispositifs de sécurité absolument indispensables, directement couplés au moteur pour immobiliser la charge de manière fiable et instantanée en cas d'arrêt programmé ou d'urgence (comme une coupure de courant).

Concernant les mouvements de translation (le déplacement du pont entier sur ses rails) et de distribution (le déplacement latéral du chariot de levage le long de la poutre), les moteurs asynchrones à cage d'écureuil dominent également. Là encore, l'intégration de variateurs de fréquence est fortement privilégiée. Ces variateurs permettent un contrôle précis des accélérations et des décélérations, ce qui est vital pour éviter le balancement excessif de la charge lors des démarrages et des arrêts, et pour assurer un positionnement exact au-dessus du point de dépose. Selon la taille et la capacité du pont, chaque roue motrice peut être entraînée par son propre moteur avec variateur, ou un moteur unique peut entraîner plusieurs roues via un système de réducteurs. Sur des installations plus anciennes ou moins exigeantes, on peut encore trouver des moteurs asynchrones à cage d'écureuil offrant une ou deux vitesses fixes, contrôlées par des bobinages spécifiques. Bien que fonctionnels, ces systèmes offrent une flexibilité et une douceur de mouvement moindres par rapport aux solutions à variateur, ce qui peut impacter la précision et le confort d'utilisation.

En définitive, la prédominance des moteurs asynchrones à cage d'écureuil, associés à des variateurs de fréquence, sur les ponts roulants modernes est une convergence technologique qui maximise la puissance, la précision du contrôle, la fiabilité opérationnelle et l'efficacité énergétique, tout en garantissant des niveaux de sécurité optimaux pour la manipulation des charges les plus diverses.

Les moteurs triphasés

Déterminer le bon moteur

Quelles sont les informations à relever pour choisir mon moteur de pont roulant ?

La détermination rigoureuse du moteur électrique destiné à équiper un pont roulant est un processus d'ingénierie complexe qui exige de croiser une multitude de données électriques, mécaniques, cinématiques et environnementales afin de garantir une sécurité sans faille, une productivité optimale et une longévité maximale des équipements. Le tout premier paramètre à analyser concerne l'alimentation électrique et le type de réseau. Dans la quasi-totalité des applications de levage industriel, les moteurs triphasés sont la norme absolue en raison de leur capacité à délivrer une puissance constante, un rendement énergétique élevé et un couple régulier. Le choix de la tension d'alimentation (généralement 400V ou 690V) doit être validé avec précision, tandis que les moteurs monophasés restent strictement cantonnés à des équipements de levage auxiliaires légers ou à des ateliers artisanaux ne disposant pas du réseau triphasé. Une fois le type de réseau validé, l'ingénieur doit procéder au calcul extrêmement précis de la puissance nominale et de la puissance de pointe requises. Pour le mouvement de levage, ce calcul repose sur la charge maximale utile à soulever, à laquelle s'ajoutent le poids propre des accessoires de préhension (moufles, palonniers, pinces), la vitesse linéaire de levage souhaitée et le rendement mécanique global du réducteur de vitesse. Cette puissance doit également intégrer une marge de sécurité indispensable pour vaincre l'inertie lors des phases d'accélération brutales, sous peine de voir le moteur surchauffer, saturer ou déclencher les sécurités thermiques de l'installation.

En étroite corrélation avec la puissance, la vitesse de rotation du moteur (exprimée en tours par minute) et le nombre de pôles du bobinage (généralement 4, 6 ou 8 pôles pour des vitesses synchrones de 1500, 1000 ou 750 tours par minute) doivent être sélectionnés avec soin. Ce choix détermine le rapport de réduction mécanique nécessaire pour atteindre la vitesse linéaire de déplacement souhaitée, qu'il s'agisse de la translation du pont ou de la distribution du chariot. Pour le levage, le moteur doit impérativement être capable de fournir un couple de démarrage extrêmement élevé pour arracher la charge de sa position statique sans aucun glissement initial. Pour les mouvements horizontaux de translation et de distribution, la sélection doit prendre en compte l'inertie de la structure métallique et de la charge suspendue afin de concevoir des rampes d'accélération et de décélération progressives, évitant ainsi le patinage des roues sur les rails et le balancement dangereux de la charge. L'utilisation d'un variateur de fréquence est aujourd'hui incontournable pour moduler cette vitesse avec souplesse, ce qui impose de choisir un moteur spécialement isolé pour supporter les pics de tension générés par le variateur et doté d'une servo-ventilation (ventilation forcée indépendante) pour assurer un refroidissement efficace lorsque le moteur fonctionne de manière prolongée à très basse vitesse.

Un autre critère de sélection absolument capital pour un pont roulant est le facteur de marche (exprimé en pourcentage, par exemple 40%, 60% ou 80%) et la classe de service de la machine selon les normes FEM (Fédération Européenne de la Manutention) ou ISO (par exemple, les classes 1Am, 2m, 3m ou 4m). Ce paramètre définit la sévérité d'utilisation du pont en combinant la fréquence d'utilisation, le taux de charge moyen et le nombre de démarrages par heure (pouvant dépasser 150 à 240 démarrages par heure pour des ponts de production intensive). Un moteur soumis à des cycles de démarrages et d'arrêts répétés accumule une chaleur interne considérable ; il doit donc posséder une classe d'isolation thermique élevée, généralement de classe F ou H, pour résister à ces contraintes sans dégradation des vernis de bobinage. Sur le plan mécanique, la configuration de fixation (type de bride B5 ou B14, fixation par pattes B3, ou montage direct par arbre creux sur le réducteur) et les tolérances géométriques de l'arbre moteur doivent être parfaitement définies pour s'adaptent à la cinématique du pont sans induire de contraintes radiales ou axiales excessives sur les roulements.

Enfin, les conditions environnementales et les options de sécurité complètent cette analyse rigoureuse. L'environnement de travail dicte l'indice de protection IP du moteur (IP55 pour des ateliers standards, IP65 ou IP66 pour des ambiances poussiéreuses ou extérieures sujettes aux intempéries). Si le pont roulant est installé dans une zone présentant des risques d'explosion, comme une usine chimique, une raffinerie ou un silo à grains, le moteur doit obligatoirement disposer d'une certification ATEX appropriée. Pour les ponts fonctionnant à l'extérieur ou dans des zones soumises à de fortes variations de température, l'installation de résistances de réchauffage anti-condensation est indispensable pour protéger les composants électriques à l'arrêt. Sur le plan de la sécurité active, le moteur doit être équipé d'un frein électromagnétique de sécurité à manque de courant hautement fiable, dimensionné pour retenir la charge maximale de manière statique et dynamique en cas de coupure de courant accidentelle. Le suivi de la santé du moteur est assuré par l'intégration de sondes thermiques de type PTC ou PT100 insérées directement dans les enroulements pour couper l'alimentation avant qu'une surchauffe critique ne survienne, tandis que l'ajout d'un codeur rotatif permet un asservissement en boucle fermée pour un contrôle millimétrique des mouvements les plus délicats.
