Couronnes d'orientation Euronorm : La solution robuste pour vos applications rotatives lourdes
Dans le secteur de la transmission mécanique lourde, la maîtrise des mouvements rotatifs sous fortes contraintes est un défi quotidien pour les ingénieurs et les responsables de maintenance. Qu'il s'agisse de faire pivoter la flèche d'une grue de chantier, d'orienter une table rotative industrielle ou d'ajuster l'axe d'une éolienne face au vent, les composants mécaniques doivent faire preuve d'une fiabilité absolue.
La couronne d'orientation (ou slewing ring) s'impose comme l'organe d'articulation indispensable pour assurer ces mouvements. Conçue pour supporter des charges combinées extrêmes tout en garantissant une rotation fluide, la couronne d'orientation Euronorm s'est imposée comme la référence industrielle en matière de robustesse et de précision.
Pour répondre à ces exigences de haute performance, Dymatec Industries, spécialiste reconnu de la transmission industrielle, s'associe aux meilleurs constructeurs pour proposer des solutions d'ingénierie durables et adaptées à chaque besoin applicatif.
Table des Matières
- Qu'est-ce qu'une Couronne d'Orientation ?
- Euronorm : L'Excellence de la Transmission Mécanique
- Les Applications Courantes de ces Composants
- Comment Sélectionner sa Couronne d'Orientation ?
- Questions Fréquentes (FAQ)
- Chiffres Clés
Qu'est-ce qu'une Couronne d'Orientation ?
Une couronne d'orientation est un roulement de grande taille, généralement supérieur à un mètre de diamètre, capable de supporter des charges extrêmement lourdes tout en permettant un mouvement de rotation (souvent lent ou oscillant). Contrairement aux roulements conventionnels conçus pour des charges unidirectionnelles à haute vitesse, la couronne d'orientation est développée pour gérer simultanément trois types de contraintes mécaniques majeures :
- Les charges axiales ($F_a$) : Forces s'exerçant parallèlement à l'axe de rotation (par exemple, le poids propre d'une structure superposée).
- Les charges radiales ($F_r$) : Forces s'exerçant perpendiculairement à l'axe de rotation (par exemple, la poussée du vent ou les forces d'inertie latérales).
- Les moments de basculement ($M_t$) : Couples de renversement résultant de charges excentrées par rapport à l'axe de rotation (par exemple, la charge suspendue au bout de la flèche d'une grue).
Structure et Typologies de Conception
Ces composants se composent de deux bagues (une bague intérieure et une bague extérieure), dont l'une est généralement dentée (denture intérieure ou extérieure) pour s'engrener avec un pignon d'entraînement, tandis que l'autre reste lisse. Le choix de la technologie interne dépend de la nature des charges à supporter.
| Type de Couronne | Capacité Charge Axiale | Capacité Charge Radiale | Résistance au Moment de Basculement | Applications Typiques |
|---|---|---|---|---|
| Simple rangée de billes (4 points de contact) | Moyenne à Élevée | Moyenne | Moyenne | Grues légères, tables rotatives, convoyeurs |
| Double rangée de billes | Élevée | Moyenne | Élevée | Grues portuaires, excavateurs |
| Rouleaux croisés | Élevée | Très Élevée | Très Élevée | Machines-outils de précision, robotique lourde |
| Triple rangée de rouleaux | Extrême | Extrême | Extrême | Tunneliers, grues offshore, éoliennes géantes |
"La sélection d'une couronne d'orientation doit se faire en comparant rigoureusement les charges en présence (couple de renversement, forces axiales et radiales) avec le diagramme des charges du fabricant." — Manuel Technique de Sélection Euronorm
Euronorm : L'Excellence de la Transmission Mécanique
La marque Euronorm s'est forgé une réputation internationale synonyme de précision géométrique, de durabilité et de qualité industrielle rigoureuse. Intégrer une couronne d'orientation Euronorm au sein de vos machines, c'est opter pour un composant conçu selon les normes européennes les plus strictes, garantissant une interchangeabilité parfaite et des performances constantes dans le temps.
Les Atouts Techniques des Couronnes Euronorm
- Matériaux de Haute Qualité : Utilisation d'aciers alliés forgés (tels que le 42CrMo4 ou le C45) ayant subi des traitements thermiques de trempe par induction sur les chemins de roulement pour maximiser la dureté de surface et la résistance à l'usure.
- Précision d'Usinage : Tolérances géométriques extrêmement serrées réduisant le jeu fonctionnel, ce qui limite les vibrations, prolonge la durée de vie des engrenages et améliore la précision du positionnement rotatif.
- Flexibilité de Configuration : Euronorm propose un large stock standard allant jusqu'à 1200 mm de diamètre de chemin de roulement, tout en concevant des solutions sur mesure pour des diamètres supérieurs ou des configurations de dentures spécifiques.

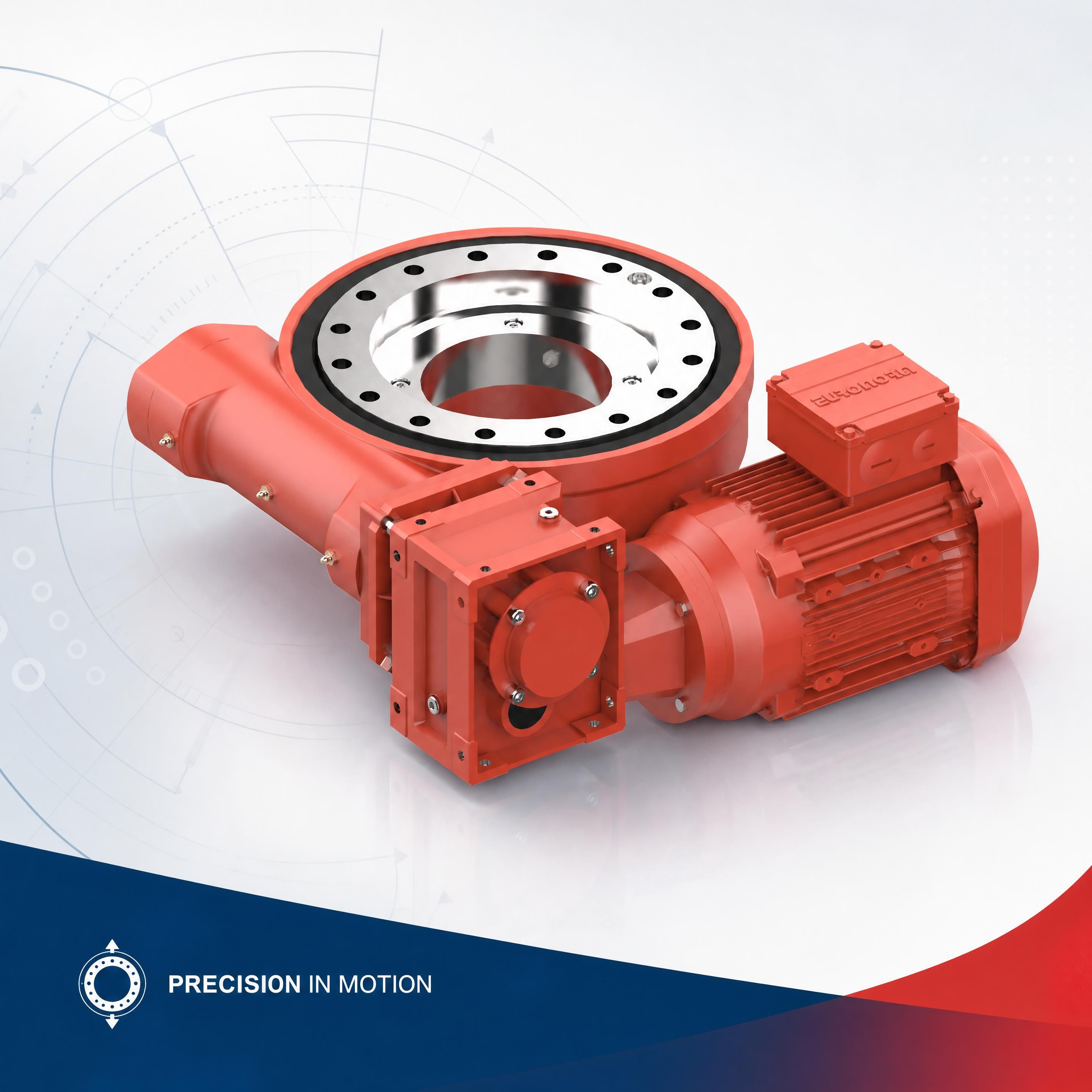

- Solutions Prêtes-à-Monter : Pour simplifier l'intégration, Euronorm développe également des ensembles complets comme la série WEA, combinant une couronne d'orientation et une transmission à vis sans fin intégrée sous carter étanche.
"Les entraînements prêts-à-monter de la série WEA permettent un pivotement contrôlé à 360° avec une transmission à vis sans fin intégrée de haute précision." — JIE-Euronorm Product Data
Les Applications Courantes de ces Composants
Grâce à leur polyvalence et leur robustesse, les couronnes d'orientation Euronorm trouvent leur place dans une multitude d'équipements industriels et de chantiers :
- Grues et Équipements de Levage : Qu'il s'agisse de grues à tour, de grues mobiles ou de grues maritimes (offshore), elles permettent la rotation de la cabine et de la flèche sous des moments de basculement colossaux.
- Engins de Travaux Publics (TP) : Les pelles mécaniques, excavateurs et foreuses s'appuient sur ces couronnes pour assurer la rotation continue de leur tourelle dans des environnements chargés en poussière et soumis à de violents chocs.
- Tables Rotatives et Positionneurs : Dans les lignes d'assemblage automatisées ou de soudage, elles offrent un pivotement précis et indexé pour manipuler de lourdes pièces de fonderie ou de tôlerie.
- Éoliennes : Situées au niveau de la nacelle (système de lacet ou yaw) et à la base des pales (système de pas ou pitch), les couronnes d'orientation ajustent l'orientation pour capter l'énergie éolienne de manière optimale.
- Convoyeurs Circulaires et Carrousels : Utilisés dans la logistique lourde ou l'industrie minière pour le stockage et la distribution de matériaux en vrac.
Comment Sélectionner sa Couronne d'Orientation ?
Le choix d'une couronne d'orientation ne s'improvise pas. Une sous-évaluation des charges ou une mauvaise appréciation des facteurs de service peut conduire à une usure prématurée du chemin de roulement, voire à une rupture catastrophique du boulonnage d'ancrage.
Pour garantir la sécurité et la pérennité de vos installations, plusieurs paramètres critiques doivent être analysés :
- Le spectre complet des charges ($F_a$, $F_r$, $M_t$) en conditions statiques et dynamiques.
- Le cycle de fonctionnement (fréquence de rotation, angle d'oscillation, durée de vie requise en nombre de tours).
- L'environnement de travail (températures extrêmes, humidité, exposition à l'eau de mer ou à des agents corrosifs).
- Le type d'entraînement (denture droite, denture hélicoïdale, module et nombre de dents).
L'Accompagnement et l'Expertise de Dymatec Industries
Conscient de la complexité technique liée à la sélection de ces pièces maîtresses, Dymatec Industries met à votre disposition son bureau d'études et ses ingénieurs d'application. En tant que partenaire privilégié, Dymatec Industries analyse vos cahiers des charges, valide les diagrammes de limites de charge et vous oriente vers la référence exacte répondant à vos contraintes de productivité.
Grâce à une réactivité commerciale éprouvée et à une logistique optimisée, nous réduisons de manière significative vos délais d'approvisionnement, minimisant ainsi les arrêts de production critiques.
Pour découvrir l'ensemble de notre gamme ou soumettre vos fiches de calculs à nos experts, visitez dès maintenant notre page dédiée : les couronnes d'orientation Dymatec Industries. Nos équipes sont à votre écoute pour vous proposer un chiffrage personnalisé et un support technique sur mesure.
Questions Fréquentes (FAQ)
Comment lubrifier correctement une couronne d'orientation Euronorm ?
La lubrification est vitale pour éviter l'usure métal sur métal. Les chemins de roulement doivent être graissés périodiquement (généralement toutes les 100 à 200 heures de fonctionnement selon l'application) via les graisseurs prévus à cet effet, tout en faisant tourner la couronne pour répartir la graisse uniformément. La denture d'engrenage nécessite quant à elle une graisse adhésive spécifique appliquée au pinceau ou par système de pulvérisation automatique.
Quelle est la différence entre une denture intérieure et une denture extérieure ?
La denture extérieure facilite l'accès au pignon d'entraînement pour la maintenance et permet de maximiser le couple transmissible. La denture intérieure protège l'engrènement des débris extérieurs et offre une configuration plus compacte, idéale lorsque l'espace périphérique est restreint.
Comment détecter l'usure d'une couronne d'orientation en service ?
L'usure se surveille principalement par la mesure du jeu d'inclinaison (basculement) à intervalles réguliers et par l'analyse des particules métalliques dans la graisse usagée. Une augmentation significative du jeu ou l'apparition de bruits anormaux (craquements) indique une fatigue des chemins de roulement nécessitant un remplacement préventif.
Pourquoi le calcul du boulonnage est-il aussi important que celui du roulement ?
La couronne d'orientation est fixée à la structure par une série de boulons à haute résistance (classe 10.9 ou 12.9). Si le boulonnage n'est pas correctement dimensionné ou serré au couple prescrit, les forces de basculement peuvent étirer les vis, entraînant une déformation de la bague, une usure accélérée du roulement, voire un arrachement de la structure tournante.
Chiffres Clés
📊 Jusqu'à 1200 mm en stock - Capacité de diamètre standard Euronorm
📊 15 à 20 ans (avec maintenance rigoureuse) - Durée de vie opérationnelle estimée
📊 -40% par rapport à un montage traditionnel - Réduction des temps d'assemblage avec la série WEA
Conclusion
La couronne d'orientation Euronorm s'impose comme l'un des piliers de la transmission mécanique moderne pour toutes les applications rotatives soumises à de lourdes charges combinées. Grâce à une fabrication de haute précision et une robustesse éprouvée sur le terrain, elle sécurise vos opérations et optimise le rendement de vos machines. En faisant confiance à l'expertise de Dymatec Industries, vous bénéficiez non seulement d'un produit d'excellence, mais également d'un accompagnement technique de premier ordre pour concrétiser vos projets d'ingénierie les plus ambitieux.
