Comment savoir la fixation de son moteur électrique : guide des montages B3, B5, B14, B34 et B35
Choisir un moteur électrique adapté à une machine ne se limite pas à vérifier sa puissance, sa vitesse ou sa tension d’alimentation. Il est également indispensable de connaître le type de fixation du moteur électrique. Une fixation inadaptée peut empêcher le montage, provoquer un mauvais alignement ou entraîner une usure prématurée des roulements et de la transmission.
Les désignations B3, B5, B14, B34 et B35 correspondent aux principaux modes de fixation normalisés des moteurs électriques. Elles indiquent la manière dont le moteur est installé : sur pattes, par bride ou avec une combinaison des deux.
Dans cet article, Dymatec Industries vous explique comment identifier la fixation de votre moteur électrique et quelles sont les différences entre les cinq montages les plus courants.
Table des matières
- Pourquoi la fixation d’un moteur électrique est-elle importante ?
- Comment identifier la fixation de son moteur électrique ?
- Les 5 principales fixations de moteur électrique
- Tableau comparatif des fixations B3, B5, B14, B34 et B35
- Les erreurs à éviter lors du remplacement d’un moteur
- Questions Fréquentes
- Chiffres Clés
- Conclusion
Pourquoi la fixation d’un moteur électrique est-elle importante ?
La fixation détermine la façon dont le moteur est relié à la machine entraînée. Elle concerne notamment :
- les pattes de fixation ;
- la bride située à l’avant du moteur ;
- le diamètre et le type de bride ;
- l’entraxe des trous de fixation ;
- la position de l’arbre ;
- la compatibilité avec un réducteur, une pompe, un ventilateur ou une autre transmission.
Deux moteurs ayant la même puissance et la même vitesse peuvent donc être totalement incompatibles si leur fixation est différente.
Par exemple, un moteur B3 se fixe généralement à l’aide de pattes, tandis qu’un moteur B5 est monté directement par une grande bride. Le remplacement d’un moteur B3 par un moteur B5 nécessite ainsi de modifier le support mécanique de la machine.

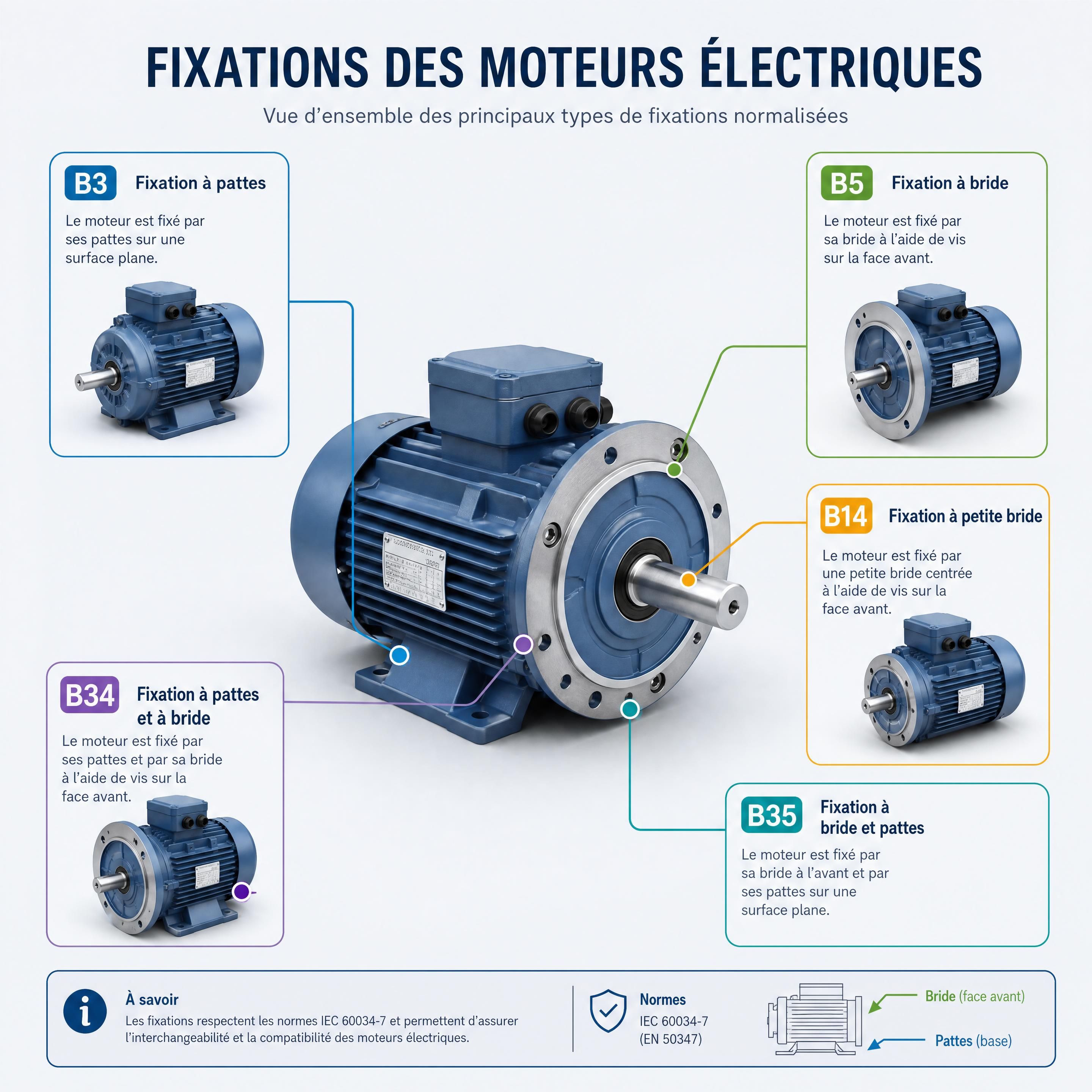

📊 5 montages normalisés : B3, B5, B14, B34 et B35 - Principales fixations étudiées
La désignation internationale associée aux positions de montage est généralement exprimée sous la forme IM B3, IM B5, IM B14, IM B34 ou IM B35. Les fabricants utilisent également les codes numériques correspondants, tels que IM 1001, IM 3001, IM 3601, IM 2101 et IM 2001.
"Les désignations IM B3, IM B5, IM B14, IM B34 et IM B35 correspondent respectivement aux principaux montages sur pattes, par bride ou mixtes" — WEG, Specification Guide Electric Motors
Comment identifier la fixation de son moteur électrique ?
Avant de commander un nouveau moteur, plusieurs vérifications permettent d’identifier précisément le montage.
1. Observer la présence de pattes
Regardez la partie inférieure de la carcasse :
- si le moteur possède deux ou plusieurs pattes avec des trous de fixation, il s’agit généralement d’un montage B3 ;
- si les pattes sont présentes avec une bride à l’avant, il peut s’agir d’un montage B34 ou B35.
Les pattes servent à poser le moteur sur un châssis, une platine ou un socle.
2. Vérifier la présence d’une bride
Observez la face avant du moteur, du côté de l’arbre :
- une grande bride avec des trous traversants correspond généralement à un montage B5 ;
- une bride plus compacte avec des trous taraudés correspond généralement à un montage B14 ;
- une bride associée à des pattes correspond à un montage B34 ou B35.

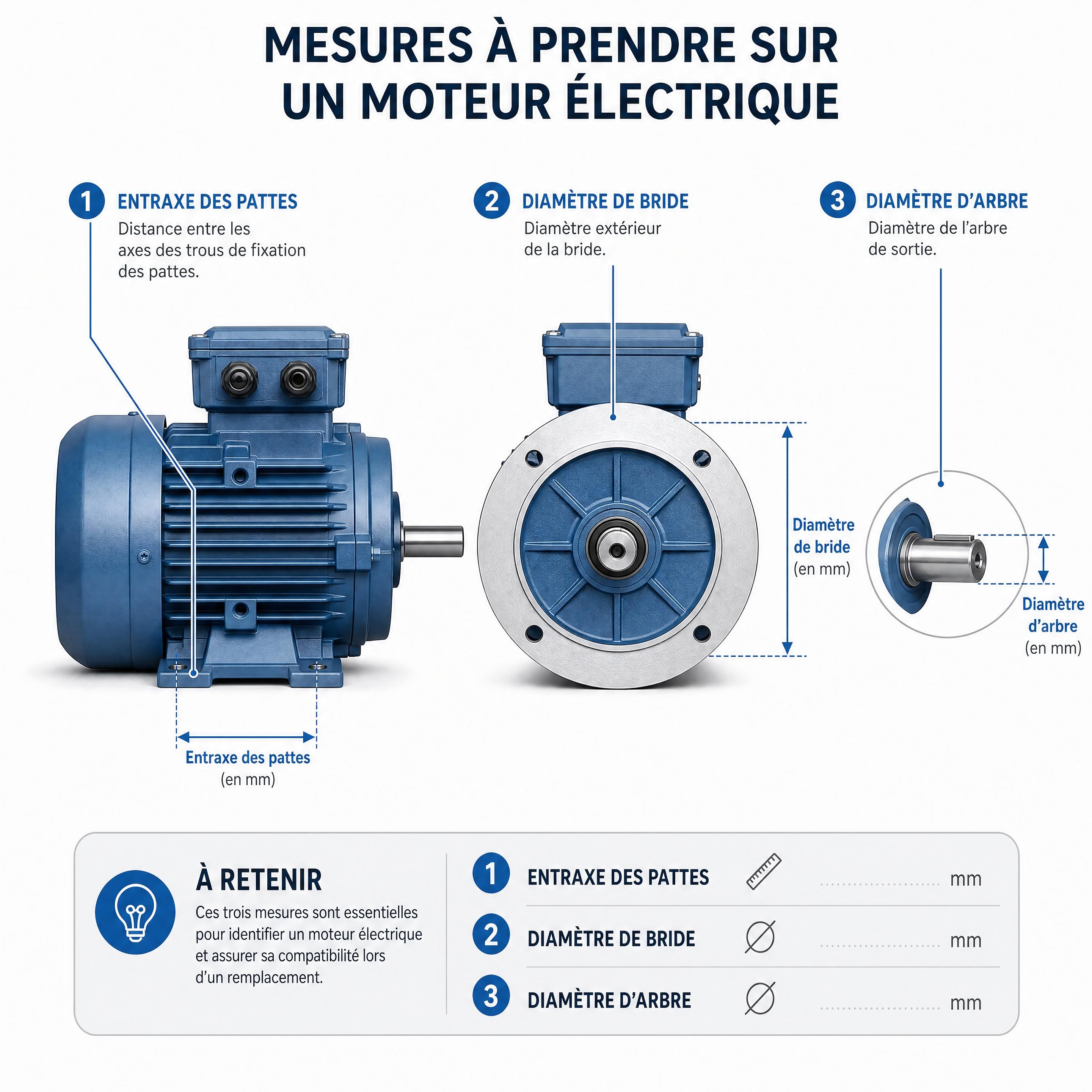

3. Mesurer l’entraxe des fixations
Pour confirmer le type de fixation, mesurez :
- la distance entre les trous des pattes ;
- la largeur et la hauteur de la carcasse ;
- le diamètre de centrage de la bride ;
- le diamètre du cercle de perçage ;
- le diamètre de l’arbre ;
- la longueur utile de l’arbre.
Ces dimensions sont essentielles, car deux moteurs de même taille peuvent présenter des brides différentes.
4. Consulter la plaque signalétique et la documentation
La plaque signalétique mentionne rarement toutes les dimensions mécaniques, mais elle permet d’identifier la référence exacte du moteur. Cette référence peut ensuite être recherchée dans le catalogue du fabricant.
La fixation est parfois indiquée directement dans la désignation, par exemple :
- moteur 90L B3 ;
- moteur 100L B5 ;
- moteur 80 B14 ;
- moteur 112M B35.
En cas de doute, une photo de la plaque signalétique et de la face avant du moteur permet souvent à un professionnel d’identifier le montage.
Les 5 principales fixations de moteur électrique
Fixation B3
Le montage B3 est une fixation sur pattes. Le moteur repose sur une surface horizontale grâce à des pattes intégrées ou rapportées à la carcasse.
Caractéristiques du montage B3
- fixation par pattes inférieures ;
- absence de bride de centrage à l’avant ;
- montage sur châssis, socle ou platine ;
- transmission généralement réalisée par accouplement, poulie, courroie ou chaîne.
Le moteur B3 est très courant dans l’industrie. Il est notamment utilisé pour entraîner des pompes, des ventilateurs, des compresseurs, des convoyeurs et des machines-outils.
Le principal avantage du B3 est sa simplicité d’installation. Il permet également d’ajuster facilement la position du moteur sur son support, notamment pour régler la tension d’une courroie.
Fixation B5
Le montage B5 est une fixation par grande bride à l’avant du moteur. Le moteur est centré grâce à un épaulement ou à un diamètre de centrage, puis fixé sur la machine.
Caractéristiques du montage B5
- grande bride frontale ;
- trous de fixation généralement traversants ;
- centrage précis sur la machine entraînée ;
- absence de pattes de fixation principales.
Le moteur B5 est particulièrement adapté aux montages directs sur des pompes, des réducteurs et certaines machines industrielles.
La bride assure un bon alignement entre l’arbre moteur et l’équipement entraîné. Il est toutefois nécessaire de vérifier soigneusement le diamètre de centrage, le cercle de perçage et le type de bride avant tout remplacement.
Fixation B14
Le montage B14 est également une fixation par bride, mais il utilise une bride plus petite que celle d’un moteur B5. Les trous sont généralement taraudés dans la bride.
Caractéristiques du montage B14
- petite bride frontale ;
- trous taraudés ;
- encombrement réduit ;
- montage fréquent sur des réducteurs ou des équipements compacts.
Le B14 est parfois appelé montage à petite bride ou bride de type « C ». Il est courant sur les moteurs de petites et moyennes puissances, notamment lorsqu’un gain de place est recherché.
Un moteur B14 ne peut pas être remplacé directement par un moteur B5 sans vérifier la compatibilité mécanique de l’équipement. Les dimensions de bride et le mode de fixation sont différents.
Fixation B34
Le montage B34 combine une fixation sur pattes et une petite bride de type B14.
Caractéristiques du montage B34
- pattes de fixation ;
- petite bride frontale ;
- trous taraudés dans la bride ;
- possibilité de fixation par les pattes ou par la bride selon l’application.
Le moteur B34 offre une grande flexibilité d’installation. Il peut être posé sur un châssis comme un moteur B3 ou fixé directement à une machine grâce à sa bride.
Cette configuration est particulièrement intéressante lorsqu’une machine doit pouvoir évoluer ou lorsque plusieurs solutions de montage sont envisagées.
Fixation B35
Le montage B35 combine une fixation sur pattes et une grande bride de type B5.
Caractéristiques du montage B35
- pattes de fixation ;
- grande bride frontale ;
- fixation mixte ;
- centrage précis grâce à la bride.
Le B35 est utilisé lorsque l’installation nécessite à la fois la rigidité d’une fixation sur pattes et la précision d’un montage par bride. Il est fréquent sur les équipements industriels lourds ou soumis à des efforts importants.
La désignation B35 est parfois présentée sous la forme B3/B5, car elle associe les deux systèmes de fixation.
"Le montage B35 est défini comme une combinaison d’une fixation sur pattes et d’une fixation par bride FF, tandis que le B34 associe des pattes à une bride de type C" — WEG, Specification Guide Electric Motors
Tableau comparatif des fixations B3, B5, B14, B34 et B35
| Fixation | Type de montage | Bride avant | Pattes | Utilisation courante |
|---|---|---|---|---|
| B3 | Montage sur pattes | Non | Oui | Pompes, ventilateurs, convoyeurs, machines |
| B5 | Montage par grande bride | Grande bride | Non | Pompes, réducteurs, entraînements directs |
| B14 | Montage par petite bride | Petite bride | Non | Réducteurs compacts, petites machines |
| B34 | Montage sur pattes avec petite bride | Petite bride | Oui | Installations flexibles et équipements compacts |
| B35 | Montage sur pattes avec grande bride | Grande bride | Oui | Machines industrielles et applications nécessitant un centrage précis |
Les fabricants associent ces montages à des codes normalisés. À titre indicatif :
| Désignation courante | Code IM généralement associé |
|---|---|
| B3 | IM 1001 |
| B5 | IM 3001 |
| B14 | IM 3601 |
| B34 | IM 2101 |
| B35 | IM 2001 |
"Les correspondances entre les montages B3, B5, B14, B34 et B35 et les codes IM 1001, IM 3001, IM 3601, IM 2101 et IM 2001 sont présentées dans les catalogues de moteurs industriels" — ABB, General Purpose Motor Catalogue
Les erreurs à éviter lors du remplacement d’un moteur
Se fier uniquement à la puissance
Un moteur de 2,2 kW ne possède pas forcément les mêmes dimensions qu’un autre moteur de 2,2 kW. La fixation, la hauteur d’axe, la longueur de carcasse et le diamètre d’arbre peuvent varier.
Confondre B5 et B14
Ces deux montages utilisent une bride, mais la taille de la bride et le type de fixation diffèrent. Le B5 possède généralement une grande bride, tandis que le B14 utilise une bride plus petite avec des trous taraudés.
Oublier la hauteur d’axe
La hauteur d’axe correspond à la distance entre le plan de pose et le centre de l’arbre. Une hauteur d’axe différente peut modifier l’alignement avec la transmission ou la machine entraînée.
Négliger la longueur et le diamètre de l’arbre
Même si la fixation correspond, le moteur peut être incompatible si :
- le diamètre d’arbre est trop important ;
- la longueur d’arbre est insuffisante ;
- la clavette n’a pas les bonnes dimensions ;
- le bout d’arbre est différent ;
- l’arbre ne supporte pas les efforts radiaux ou axiaux de l’application.
Ne pas vérifier la position de montage
B3, B5, B14, B34 et B35 désignent les formes principales de fixation. Les positions verticales ou inclinées, comme V1, V3, V5 ou V6, doivent également être vérifiées. Elles peuvent avoir une incidence sur la lubrification des roulements, la protection contre les projections et la ventilation du moteur.
Comment commander le bon moteur électrique ?
Pour limiter les erreurs, préparez les informations suivantes :
- type de fixation : B3, B5, B14, B34 ou B35 ;
- puissance nominale ;
- vitesse de rotation ;
- tension et fréquence ;
- nombre de phases ;
- hauteur d’axe ;
- diamètre et longueur de l’arbre ;
- indice de protection IP ;
- classe d’isolation ;
- position de la boîte à bornes ;
- environnement d’utilisation ;
- présence éventuelle d’un frein, d’un codeur ou d’une ventilation forcée.
Si la fixation n’est pas identifiable, prenez plusieurs photos du moteur : vue de côté, vue de face, vue des pattes et photo lisible de la plaque signalétique. Ces éléments permettent de comparer le moteur existant avec les plans du fabricant.
Questions Fréquentes (FAQ)
Comment savoir si mon moteur électrique est en B3 ?
Un moteur est généralement en B3 lorsqu’il est posé sur des pattes inférieures et qu’il ne possède pas de bride de fixation à l’avant. Vérifiez toutefois l’entraxe des pattes et la hauteur d’axe pour confirmer la référence.
Quelle est la différence entre un moteur B5 et un moteur B14 ?
Le moteur B5 utilise une grande bride frontale, généralement avec des trous traversants. Le moteur B14 utilise une bride plus petite avec des trous taraudés. Ces deux montages ne sont pas directement interchangeables sans vérification des dimensions.
Peut-on remplacer un moteur B3 par un moteur B35 ?
Oui, mais uniquement si l’installation accepte la bride et si les dimensions mécaniques correspondent. Un moteur B35 possède des pattes comme un B3, mais également une grande bride qui peut modifier l’encombrement et le centrage.
Que signifie la fixation B34 ?
La fixation B34 désigne un moteur monté sur pattes et équipé d’une petite bride de type B14. Il peut donc être installé sur son socle ou fixé directement par sa bride, selon la configuration de la machine.
La fixation est-elle indiquée sur la plaque signalétique ?
Elle peut être indiquée dans la désignation complète du moteur, mais ce n’est pas systématique. La référence inscrite sur la plaque doit être associée à la documentation du fabricant pour connaître précisément le montage et les dimensions.
Chiffres Clés
📊 5 montages principaux sont couramment utilisés pour identifier la fixation d’un moteur électrique : B3, B5, B14, B34 et B35.
⚙️ 2 grandes familles de fixation existent : le montage sur pattes et le montage par bride.
🔩 2 types de bride sont principalement rencontrés : la grande bride associée au B5 et au B35, et la petite bride associée au B14 et au B34.
📐 3 dimensions mécaniques essentielles doivent être contrôlées avant un remplacement : l’entraxe de fixation, le diamètre de centrage et les dimensions de l’arbre.
Conclusion
Pour savoir quelle est la fixation de son moteur électrique, il faut commencer par observer sa méthode de montage : présence de pattes, présence d’une bride, taille de la bride et type de trous de fixation.
À retenir :
- B3 : moteur fixé sur pattes ;
- B5 : moteur fixé par grande bride ;
- B14 : moteur fixé par petite bride ;
- B34 : moteur sur pattes avec petite bride ;
- B35 : moteur sur pattes avec grande bride.
La puissance et la vitesse ne suffisent pas pour choisir un moteur de remplacement. La hauteur d’axe, l’arbre, l’entraxe, la bride et la position de montage doivent également correspondre.
Vous avez un doute sur la fixation de votre moteur électrique ? Contactez Dymatec Industries avec une photo de la plaque signalétique et des dimensions principales de votre moteur afin d’identifier la solution la plus adaptée à votre installation.
